Récupérer les infos d’un compteur d’eau

zero · Mars 27, 2024, 2:03

Il n’y a aucune erreur et les messages de log indiquent que wmbusmeter est fonctionnel et affichera toutes les trames qu’il peut capter sur l’interface rtlwmbus[00000001].

Tu peux surveiller ces logs pour vérifier si tu vois passer des trames de ton compteur.

Ton antenne est loin de ton compteur ? Ton compteur a bien un émetteur pour les relevés à distance ?

zero · Mars 27, 2024, 2:15

Notes que ton ancien rpi3 avec un HA tout neuf a bien détecté ton dongle contrairement à ton premier test.

bastien88 · Mars 27, 2024, 2:24

Pour le test, j’ai placé le Raspberry et l’antenne à 2 m du compteur. je vais le laisser tourner on verra bien si il capte quelque chose

zero · Mars 27, 2024, 2:27

Etrange… As-tu les références de l’émetteur de ton compteur ?

zero · Mars 27, 2024, 2:35

Je n’y crois pas trop mais tu peux essayer de mettre dans la configuration :

device=auto
loglevel=debug

Et cliquer sur « Save Changes » en haut de page.

bastien88 · Mars 27, 2024, 2:46

zero · Mars 27, 2024, 4:05

Ce compteur a l’air d’avoir une communication bidirectionnelle. A la place d’auto:t1 pour le paramètre device, il faut peut-être tester auto:c2,t2,s2, voire même auto:c1,t1,s1,c2,t2,s2 pour ratisser large.

bastien88 · Mars 27, 2024, 5:56

j’ai changé le paramètre device en auto:c1,t1,s1,c2,t2,s2 et loglevel en debug, mais je ne reçois rien actuellement.

(shell) return code 1
(shell) 217 exited
(main) rtl_srd found in path
(shell) exec (capture output) "/bin/sh"
(shell) arg "-c"
(shell) arg "rtl_wmbus < /dev/null"
(shell) output: >>><<<
(shell) return code 0
(serial) EVENT thread interrupted
(shell) 218 exited
(main) rtl_wmbus found in path
(main) rtlsdr device 00000001 not currently used.
(main) opening rtlwmbus
Started auto rtlwmbus[00000001] listening on s1,s2,t1,t2,c1,c2
(shell) exec (capture output) "/usr/bin/rtl_wmbus"
(shell) arg "-h"
(shell) output: >>>/usr/bin/rtl_wmbus: unrecognized option: h
rtl_wmbus: 1.0.1-5-g6c4f95f

Usage /usr/bin/rtl_wmbus:
	-a accelerate (use an inaccurate atan version)
	-r 0 to disable run length algorithm
	-t 0 to disable time2 algorithm
	-d 2 set decimation rate to 2 (defaults to 2 if omitted)
	-v show used algorithm in the output
	-V show version
	-s receive S1 and T1/C1 datagrams simultaneously. rtl_sdr _MUST_ be set to 868.625MHz (-f 868.625M)
	-p [T,S] to disable processing T1/C1 or S1 mode.
	-f exit if incoming data stalled for 5 seconds.
	-h print this help
<<<
(serial) EVENT thread interrupted
(shell) return code 1
(shell) 224 exited
(rtlwmbus) help /usr/bin/rtl_wmbus: unrecognized option: h
rtl_wmbus: 1.0.1-5-g6c4f95f

Usage /usr/bin/rtl_wmbus:
	-a accelerate (use an inaccurate atan version)
	-r 0 to disable run length algorithm
	-t 0 to disable time2 algorithm
	-d 2 set decimation rate to 2 (defaults to 2 if omitted)
	-v show used algorithm in the output
	-V show version
	-s receive S1 and T1/C1 datagrams simultaneously. rtl_sdr _MUST_ be set to 868.625MHz (-f 868.625M)
	-p [T,S] to disable processing T1/C1 or S1 mode.
	-f exit if incoming data stalled for 5 seconds.
	-h print this help

(rtlwmbus) using command: ERRFILE=$(mktemp -t wmbusmeters_rtlsdr.XXXXXXXXXXXX) ; echo ERRFILE=$ERRFILE ;  date -Iseconds > $ERRFILE ; tail -f $ERRFILE & /usr/bin/rtl_sdr  -d 0 -f 868.625M -s 1.6e6 - 2>>$ERRFILE | /usr/bin/rtl_wmbus -s -f
(rtlwmbus) opening 00000001
(serial) EVENT thread interrupted
(bgshell) exec background "/bin/sh"
(bgshell) arg "-c"
(bgshell) arg "ERRFILE=$(mktemp -t wmbusmeters_rtlsdr.XXXXXXXXXXXX) ; echo ERRFILE=$ERRFILE ;  date -Iseconds > $ERRFILE ; tail -f $ERRFILE & /usr/bin/rtl_sdr  -d 0 -f 868.625M -s 1.6e6 - 2>>$ERRFILE | /usr/bin/rtl_wmbus -s -f"
(serialcmd) opened /bin/sh pid 225 fd 6 (rtlwmbus)
(main) regular reset of rtlwmbus  will happen every 82800 seconds
(wmbus) no alarm (expected activity) for rtlwmbus
(serial) registered regular callback HOT_PLUG_DETECTOR(0) every 2 seconds
No meters configured. Printing id:s of all telegrams heard!
(serial) waiting for stop
(serial) received ascii "ERRFILE=/tmp/wmbusmeters_rtlsdr.XXXXXXJcaKKA<0A>rtl_wmbus: monitoring flow<0A>2024-03-27T18:48:08+01:00<0A>"
(rtlwmbus) checkRTLWMBusFrame "ERRFILE=/tmp/wmbusmeters_rtlsdr.XXXXXXJcaKKA<0A>rtl_wmbus: monitoring flow<0A>2024-03-27T18:48:08+01:00<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "rtl_wmbus: monitoring flow<0A>2024-03-27T18:48:08+01:00<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "2024-03-27T18:48:08+01:00<0A>"
(rtlwmbus) only text
(serial) received ascii "Found 1 device(s):<0A>  0:  Realtek, RTL2838UHIDIR, SN: 00000001<0A><0A>Using device 0: Generic RTL2832U OEM<0A>Found Fitipower FC0012 tuner<0A>Sampling at 1600000 S/s.<0A>Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) checkRTLWMBusFrame "Found 1 device(s):<0A>  0:  Realtek, RTL2838UHIDIR, SN: 00000001<0A><0A>Using device 0: Generic RTL2832U OEM<0A>Found Fitipower FC0012 tuner<0A>Sampling at 1600000 S/s.<0A>Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "  0:  Realtek, RTL2838UHIDIR, SN: 00000001<0A><0A>Using device 0: Generic RTL2832U OEM<0A>Found Fitipower FC0012 tuner<0A>Sampling at 1600000 S/s.<0A>Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "<0A>Using device 0: Generic RTL2832U OEM<0A>Found Fitipower FC0012 tuner<0A>Sampling at 1600000 S/s.<0A>Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "Using device 0: Generic RTL2832U OEM<0A>Found Fitipower FC0012 tuner<0A>Sampling at 1600000 S/s.<0A>Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "Found Fitipower FC0012 tuner<0A>Sampling at 1600000 S/s.<0A>Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "Sampling at 1600000 S/s.<0A>Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "Tuned to 868625000 Hz.<0A>Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "Tuner gain set to automatic.<0A>Reading samples in async mode...<0A>"
(rtlwmbus) only text
(rtlwmbus) checkRTLWMBusFrame "Reading samples in async mode...<0A>"
(rtlwmbus) only text
[18:48:10] INFO: Starting Nginx...
2024/03/27 18:48:10 [notice] 83#83: using the "epoll" event method
2024/03/27 18:48:10 [notice] 83#83: nginx/1.24.0
2024/03/27 18:48:10 [notice] 83#83: OS: Linux 6.1.73-haos-raspi
2024/03/27 18:48:10 [notice] 83#83: getrlimit(RLIMIT_NOFILE): 1073741816:1073741816
2024/03/27 18:48:10 [notice] 83#83: start worker processes
2024/03/27 18:48:10 [notice] 83#83: start worker process 246
172.30.32.2 - - [27/Mar/2024:18:48:11 +0100] "GET / HTTP/1.1" 200 1299 "http://192.168.1.113:8123/hassio" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/123.0.0.0 Safari/537.36"
172.30.32.2 - - [27/Mar/2024:18:48:11 +0100] "GET /bootstrap.min.css HTTP/1.1" 200 221221 "http://192.168.1.113:8123/api/hassio_ingress/xxxxxxxxxxxxxxxx/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/123.0.0.0 Safari/537.36"
172.30.32.2 - - [27/Mar/2024:18:48:11 +0100] "GET /bootstrap.bundle.min.js HTTP/1.1" 200 80762 "http://192.168.1.113:8123/api/hassio_ingress/xxxxxxxxxxxxxxxx/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/123.0.0.0 Safari/537.36"
172.30.32.2 - - [27/Mar/2024:18:48:11 +0100] "GET /main.js HTTP/1.1" 200 9980 "http://192.168.1.113:8123/api/hassio_ingress/xxxxxxxxxxxxxxxx/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/123.0.0.0 Safari/537.36"
172.30.32.2 - - [27/Mar/2024:18:48:11 +0100] "GET /wmbusmeters.png HTTP/1.1" 200 55338 "http://192.168.1.113:8123/api/hassio_ingress/xxxxxxxxxxxxxxxx/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/123.0.0.0 Safari/537.36"
172.30.32.2 - - [27/Mar/2024:18:48:12 +0100] "GET /get_json HTTP/1.1" 200 334 "http://192.168.1.113:8123/api/hassio_ingress/xxxxxxxxxxxxxxxx/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/123.0.0.0 Safari/537.36"```

zero · Mars 28, 2024, 8:35

wmbusmeters ne reçoit aucun signal. Je suppose que ton compteur n’est pas supporté (DiehL hrl-c-g3 lorawan is it supported or not ? · Issue #479 · wmbusmeters/wmbusmeters · GitHub).

bastien88 · Mars 28, 2024, 9:03

Effectivement je suis pile dans le cas énoncé sur le post du github.
L’affaire est donc réglé pour moi );

Merci pour ton aide

maint_stef · Mai 2, 2024, 5:01

bonjour
je cherche a faire fonctionner mon compteur izar.rc 866 I g4
j’ai installé un esp32 et une carte C1101. avec ce tuto:

j’obtient ce résultats:

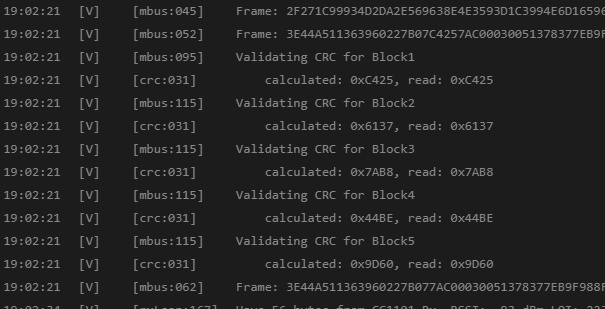

l’esp voie ca

mais je bloque dans le secret yaml.
a ces deux passage:

Résolu_2_message plus loin

# UDP server wmbusmeter

wmbus_server: ip de hassio

wmbus_server_port: 7337

et

# service target

service_host: que mettre

data_host: que mettre

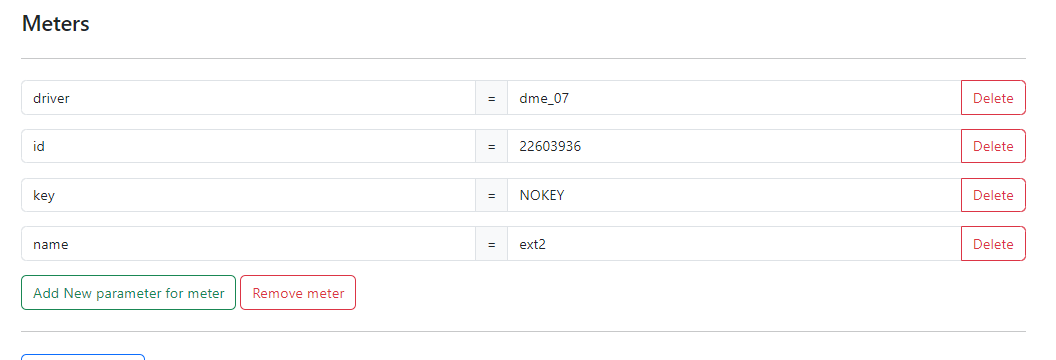

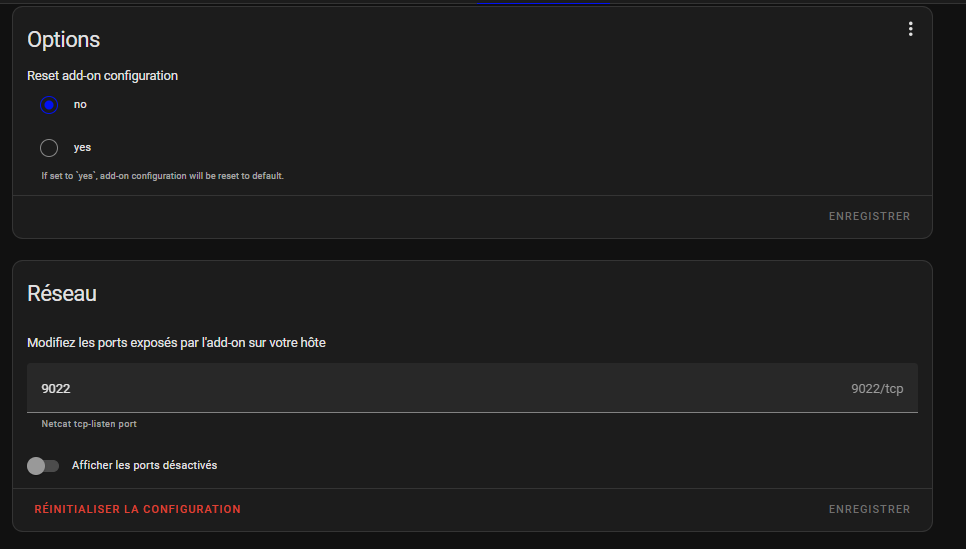

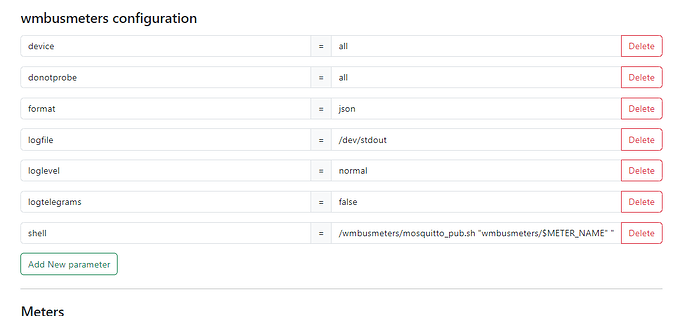

je met quelques photos de l’addons wmsmeter

et le pb il ne voie pas (communique pas entre esp et addon)

si une ame charitable veux bien m’aider. car j’y suis presque mais il me manque quelque chose.
stefan

Vipow43 · Mai 7, 2024, 11:19

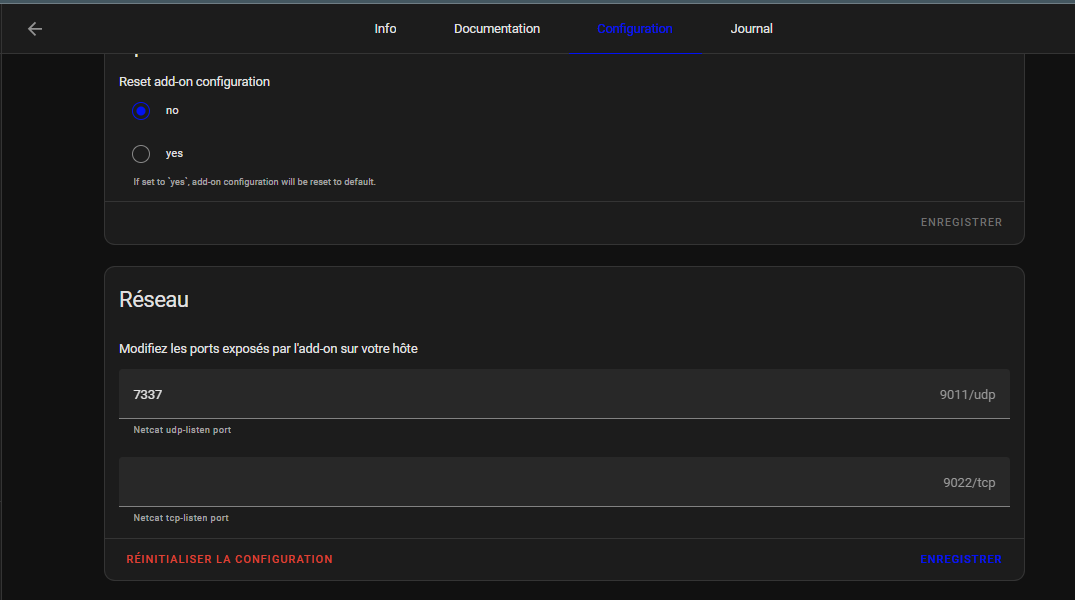

Normalement dans le yaml de ton esp32 tu as du indiqué le port l’adresse ip de wmbus.
Du coup, dans le module wmbus, il faut reporter ces ports.

maint_stef · Mai 11, 2024, 9:31

bonjour si ca peux aider d’autre.

bon bhe je te remercie
j’ai enfin réussi le compteur avais pour id: 22603936 qui en hex =158E8A0 d’où 0x158E8A0 du yaml
ici pour trouver l’id

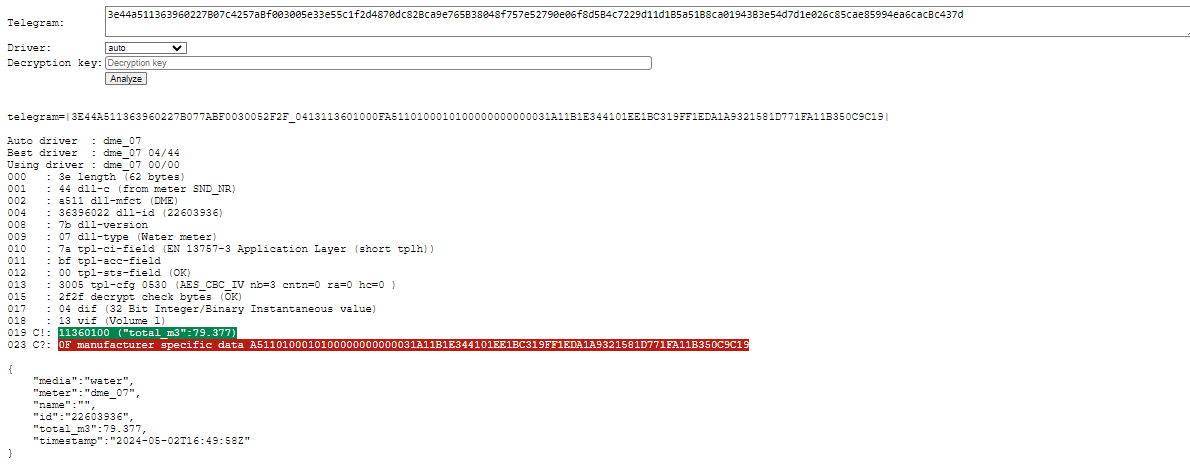

ici pour traduire les frame
https://wmbusmeters.org/analyze/1e44a511363960227B077a02001005c2739d794210192f87aad65fadc1dBB9
ici pour transformer en hexa

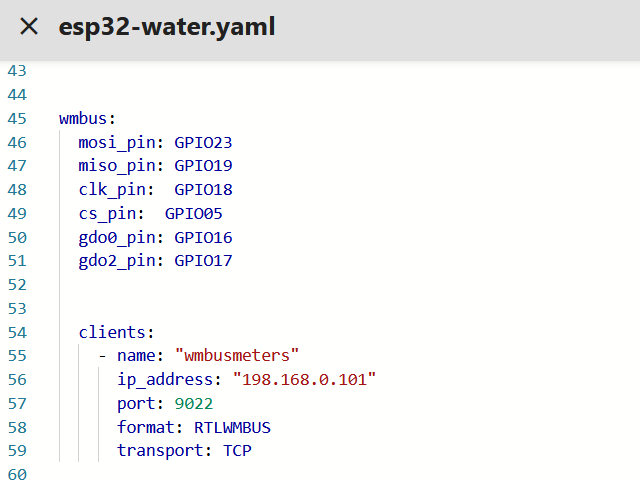

yaml

code_yaml

 esphome:
 name: water-meter-home
 friendly_name: Water_Meter_Home
 esp32:
 board: esp32dev
 framework:
 type: arduino
 logger:
 api:
 web_server:
 port: 80
 local: true
 ota:
 wifi:
 networks:
 - ssid: !secret ssid4_name
  password: !secret ssid4_pswd
 time:
 platform: sntp
 id: time_sntp
 external_components:
 source: github://SzczepanLeon/esphome-components@main
 components: [ wmbus ]
 wmbus:
 mosi_pin: GPIO23 ## SI: braun 3: MOSI Attached to Hardware SPI controller MOSI SPI Interface
 miso_pin: GPIO19 ## SO: grün 5: MISO Attached to Hardware SPI controller MISO SPI Interface
 clk_pin: GPIO18 ## SCLK: violett 4: SCK Attached to Hardware SPI controller CLK
 cs_pin: GPIO05 ## CSN: orange 8: CSN Attached to Hardware SPI controller
 gdo0_pin: GPIO16 ## GD00: gelb 7: RX Clock output. High Impedance !
 gdo2_pin: GPIO17 ## GD02: weiss 6: TX FIFO status signals. High Impedance !
 clients:
 name: « wmbusmeters »
 ip_address: « 192.168.0.XX »
 port: 9022
 format: RTLWMBUS
 sensor:
 platform: wmbus
 meter_id: 0x158E8A0
 type: izar
 mode: T1C1
 lqi:
 name: « My lqi »
 rssi:
 name: « My RSSI »
 total_water_m3:
 name: « My cold water »
 key: « »

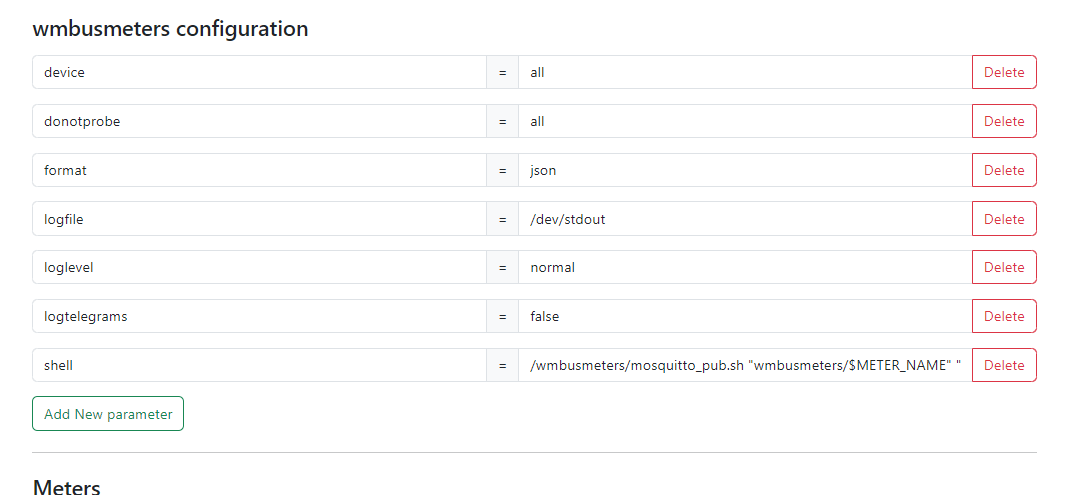

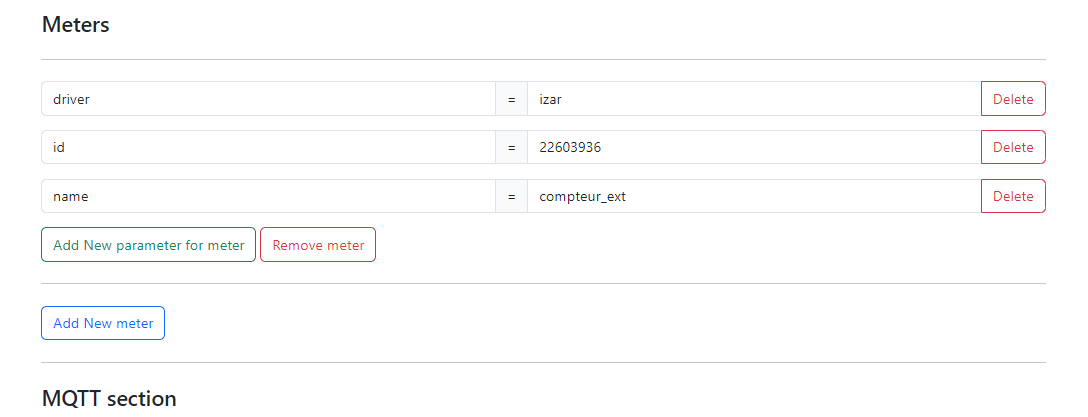

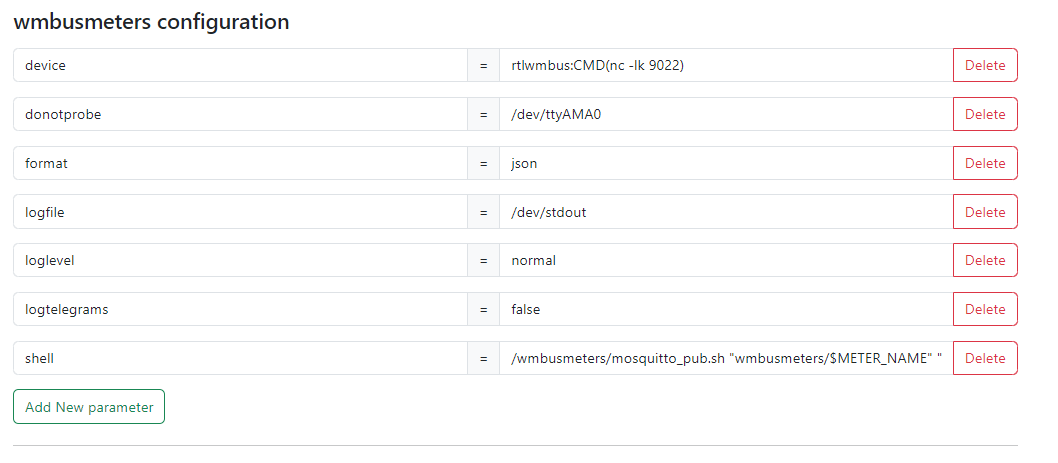

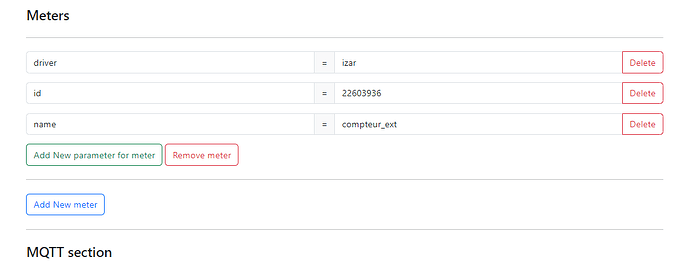

la config wmbusmeter

beber53 · Mai 12, 2024, 12:32

Bonjour,

Je souhaite rejoindre l’aventure.

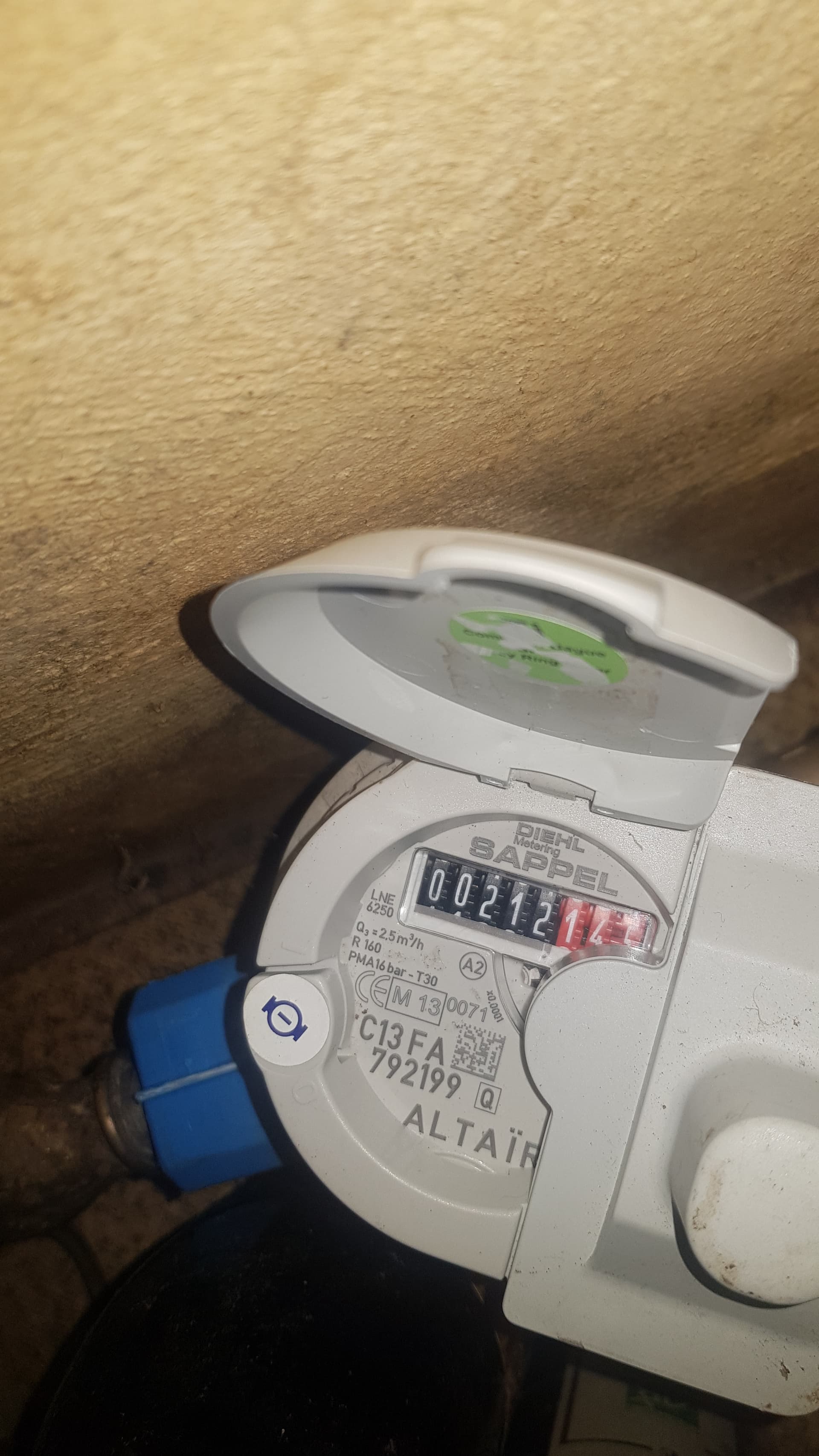

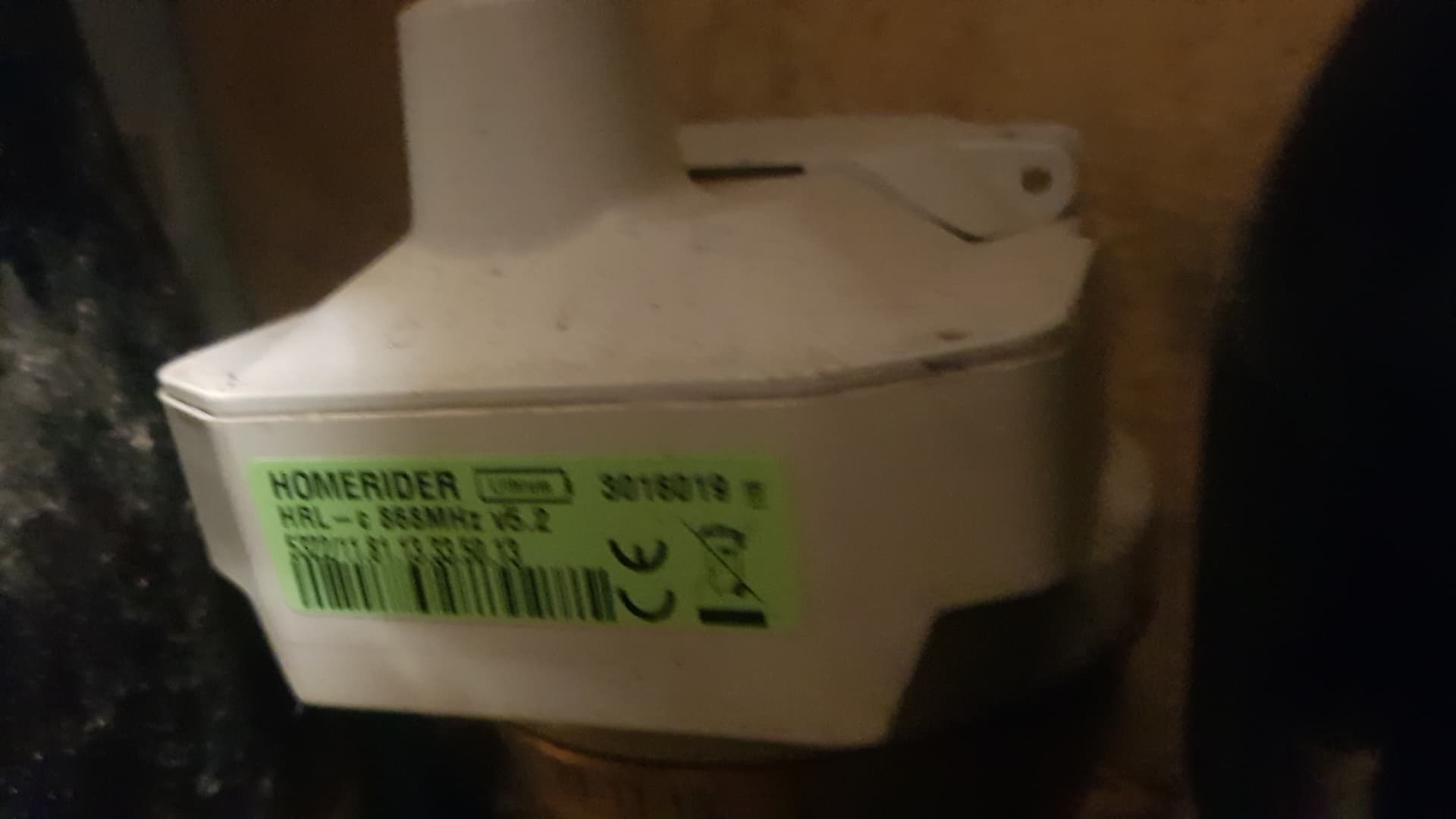

J’ai un compteur d’eau avec un module sans fils installé par ma ville.

Homeridersystem

HRF-c-G2.

868 mhz

V1.6

D’après les recherche c’est un modèle itron

Pensez vous que c’est compatible avec wmbusmeters?

Merci pour votre aide

maint_stef · Mai 12, 2024, 4:50

bonjour dans les frames du premier flash (testcase de zibous)

[16:56:32][C][wmbus:403]: Available drivers: amiplus, apator08, apator162, apatoreitn, bmeters, c5isf, compact5, dme07, elf, evo868, fhkvdataiii, flowiq2200, hydrocalm3, hydrus, iperl, itron, izar, kamheat, mkradio3, mkradio4, mkradio4a, multical21, qheat, qwater, rfmtx1, sharky774, topaseskr, ultrimis, unismart, vario451
donc sur le papier ca a l’air possible. après y’a til une clef pour decoder je ne sais pas.

jpjobe · Mai 15, 2024, 1:03

Bonjour, je me permets de vous répondre car j’ai créer un sujet propre au HRL-C-G2 :

ChristianD · Août 8, 2024, 1:44

Bonjour à tous, je suis bloqué par

service_host: que mettre
data_host: que mettre

faut il mettre l’adresse de l’esp32 ? celle de HASS ? et quel chemin ?
Pouvez vous m’aider ?

maint_stef · Août 9, 2024, 4:42

bonjour.
j’ai abandonnée la methode de zibous.
mais si tu as un compteur izar.rc 866 I g4, un esp32 et une carte C1101.
vas au message 32. j’ai trouvé une solution. fonctionnel depuis 3 mois sans aucun souci.
pour plus de detail mp moi
stefan

OrCaD · Novembre 16, 2024, 2:50

Bonjour,

Je galère depuis plusieurs semaines avec une configuration similaire.
J’ai actuellement un raspberry et une clé usb qui envoie les valeurs de mon compteur sur le serveur mqtt. Tout cela fonctionne très bien mais je souhaiterais simplifier l’installation et la répliquer sur 2 autres sites.
Je pensais passer à l’esp 32 et au module cc1101.
Malgré tous les articles lus je bute lamentablement n’arrivant jamais à obtenir un fichier yaml qui compile.
même le wm-esp32-test.yaml me pose des problèmes… (liés à la version de esphome?)

INFO ESPHome 2024.10.3
INFO Reading configuration /config/wm-esp32-test.yaml...
INFO Updating https://github.com/SzczepanLeon/esphome-components.git@main
WARNING GPIO5 is a strapping PIN and should only be used for I/O with care.
Attaching external pullup/down resistors to strapping pins can cause unexpected failures.
See https://esphome.io/guides/faq.html#why-am-i-getting-a-warning-about-strapping-pins
Failed config

wmbus: [source /config/wm-esp32-test.yaml:243]
  mosi_pin: GPIO23
  miso_pin: GPIO19
  clk_pin: GPIO18
  cs_pin: GPIO05
  gdo0_pin: GPIO16
  gdo2_pin: GPIO17

  [log_unknown] is an invalid option for [wmbus]. Please check the indentation.
  log_unknown: True

OrCaD · Novembre 27, 2024, 3:31

J’ai abandonné ces modules achetés

pour ceux la :

Je reçois maintenant les trames reste plus qu’a configurer le reste…
